Electrical Schematics

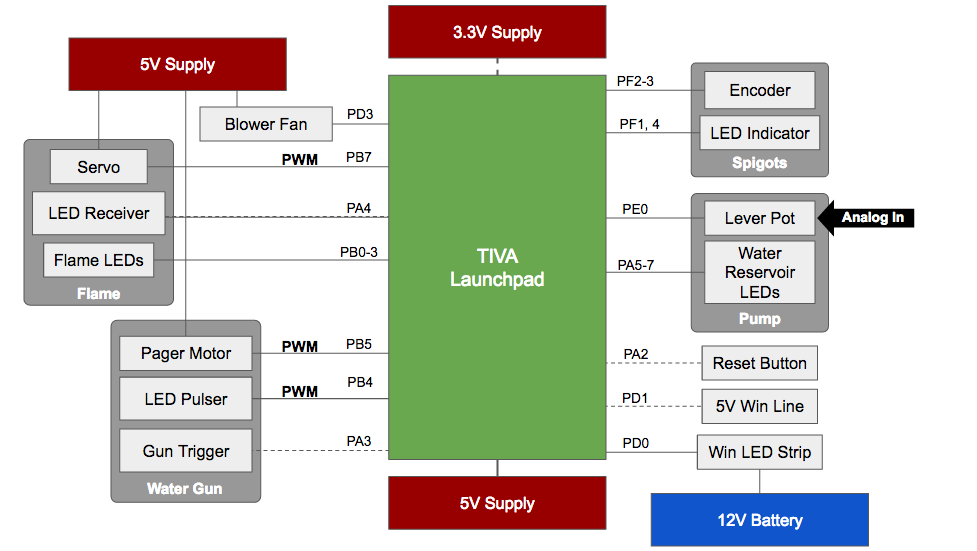

Block Diagram


Spigots

Note: A comparator was used in conjunction with each low-resolution mechanical encoder to reduce noise and create a cleaner signal.

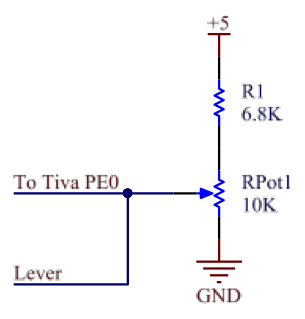

Lever Potentiometer



Water Reservoir LEDs



Flame LEDs

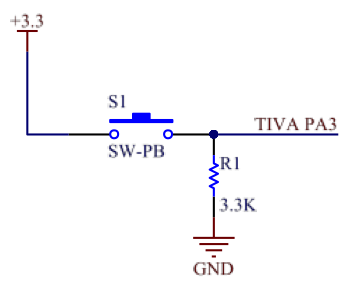

Gun Trigger

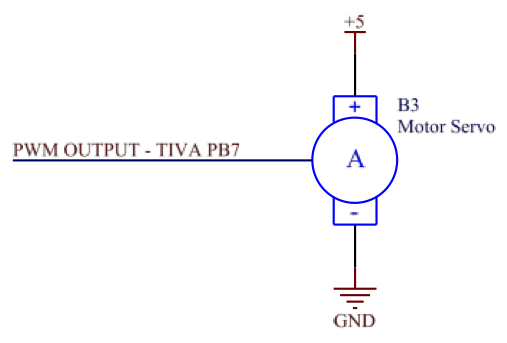

Servo Motor

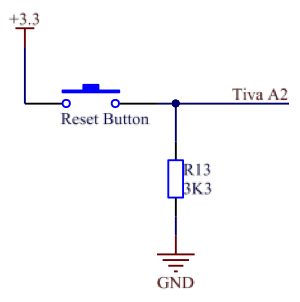

Reset Button

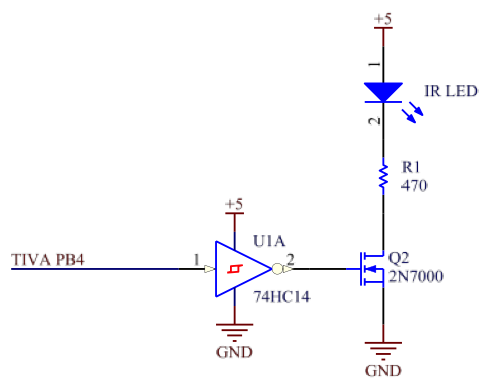

LED Pulser

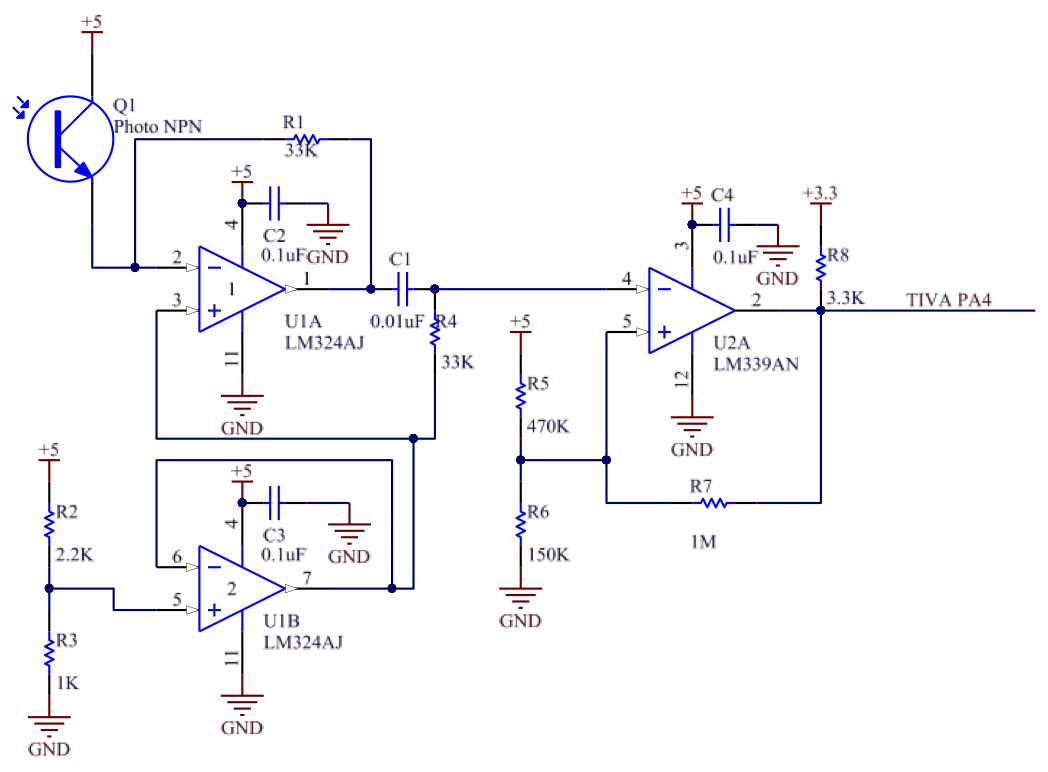

LED Receiver

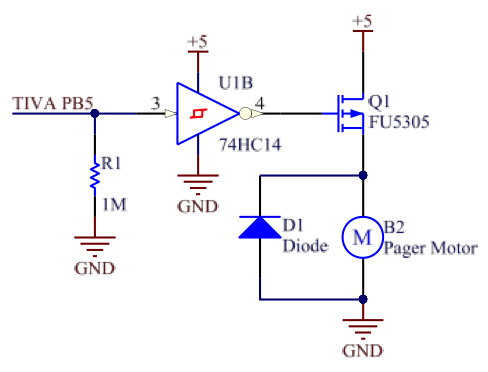

Pager Motor

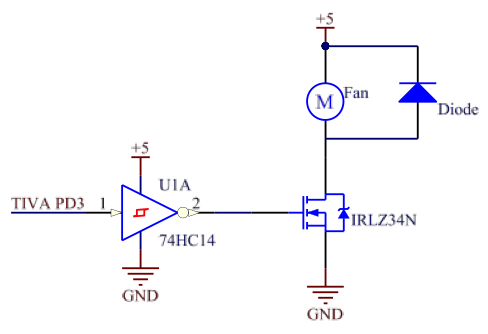

Blower Fan

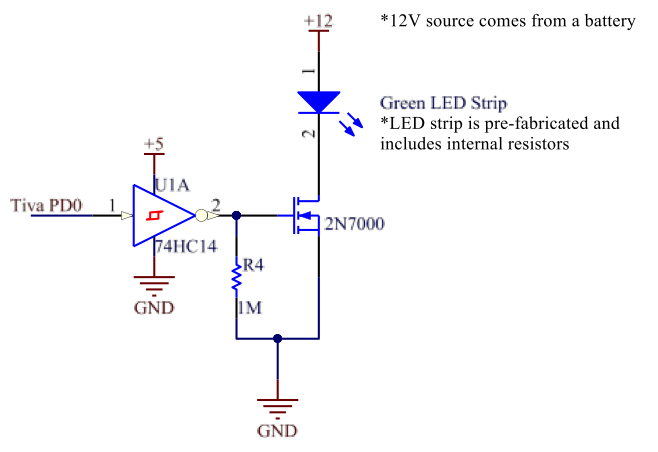

Win LED Strip

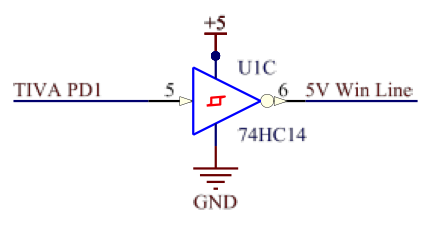

5V Win Line
